一、系统功能

（1）准确识别超高车辆

通过采用成熟、稳定的激光雷达组成的检测系统，在不影响正常交通的前提下，实现对道路上通行车辆24小时高度监控，实时甄别超过桥梁/隧道底部的车辆，并做出预警提示。

（2）完整采集车辆违规证据

通过高清图像抓拍、车牌识别和视频记录设备，准确识别通过检测点位超高车辆的车牌号码，采集违规车辆的图像和视频，形成完整的车辆违规证据链。

（3）有效支撑城市交通安全建设

通过提供客观公正的超高车辆撞击桥梁数据和完整的违规证据链，警告提示车辆驾驶人员及时避险，提示管理人员及时进行现场处置，解决管理人员不足、取证困难等题，防止桥梁撞击事故发生，为城市道路交通安全提供强有力的支撑，保护国家财产和人民群众生命安全。

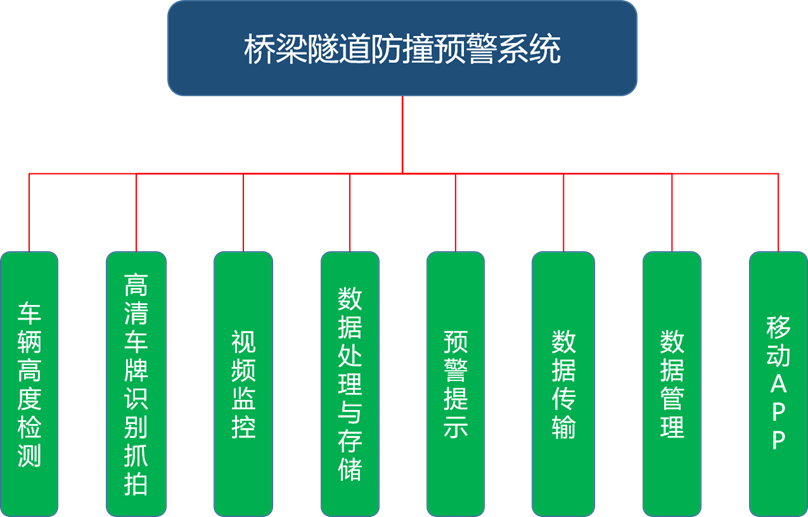

二、功能组成

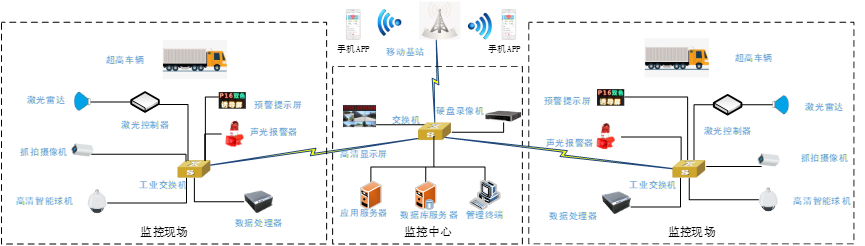

三、逻辑组成

四、方案优势

（1）监测精度高

采用激光雷达作为车辆高度监测设备，相比于传统的技术具有明显的技术优势：

Ø  识别精度高：激光波束检测精度高，检测误差低于3cm，超高监测准确率高于99%；

Ø  环境适应性好：激光传感器工作不受外界天气环境和光线强弱的影响，可用于各种环境，全天候24小时不间断工作；

Ø  实时性高：激光雷达进行车辆特征提取算法简单，计算量小，同时分类效果好。

（2）视频、抓拍技术相结合

系统采用与视频、车牌抓拍技术相结合的方式，准确提示超高车辆提前采取措施，避免事故发生，结合视频、图像等信息作为碰撞事故鉴定证据，为管理者提供有力的执法依据。

（3）技术自主可控

本方案集成了本公司自研的多项专利技术，完全自主可控。

采用基于系统辨识方法的激光波形建模技术的算法逻辑，有效过滤采样过程中的信号噪声，大大提高了采样的信噪比；

采用硬件加密技术与软件加密算法相结合，保证数据安全防篡改。

（7）自动化程度高

本方案设计的桥梁防撞预警系统高度自动化，可实现7*24小时无人值守式运行，车辆通过监测区域系统能够自动监测、车牌自动识别、车牌及超高车辆自动匹配、自动提示、自动存储，整个过程无需人工干预，大大节省管理部门的人力物力。

五、技术指标

Ø  检测精度误差：≤3CM；

Ø  置信度：95%；

Ø  速度范围：5~150km/h；

Ø  车牌捕获率：≥99%；

Ø  车牌识别率：＞95%（全天候）；

Ø  检测信息：日期和时间、车辆高度、车牌号、车道号、行驶方向等；

Ø  MTBF：≥20000h；

Ø  环境温度：-40～70℃；

Ø  湿度：0～95%；

Ø  传感器防护等级：IP68。
